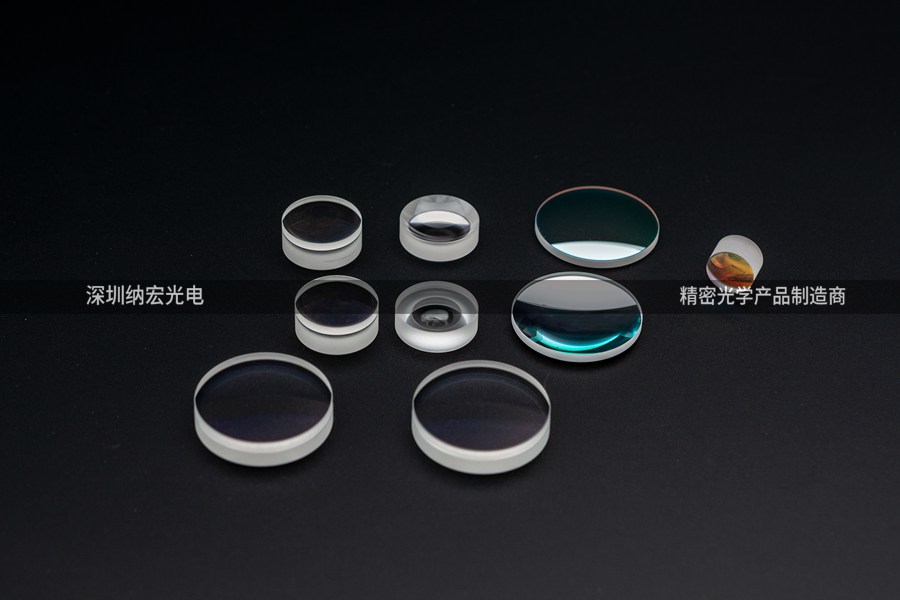

雙凹透鏡亦稱為負球透鏡，鏡片的中間薄，邊緣厚，呈凹形，所以又叫凹透鏡m凹透鏡對光有發散作用。凹透鏡成像規律為：當物體為實物時，成正立、縮小的虛像，像和物在透鏡的同側。 凹透鏡對光有發散作用，所以，透鏡又叫做發散透鏡，負球透鏡。

雙凹透鏡特點：

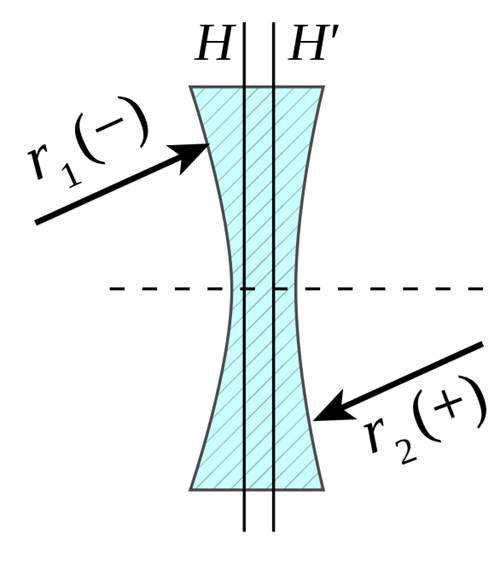

 雙凹透鏡雙面均為凹面，且具有相同的曲率半徑。雙凹透鏡具有負焦距通常用于光束準直、增加（減小）焦距或擴大（縮?。﹫D像。

 雙凹透鏡具有負焦距常用于成像或光束準直等應用，鍍膜后的透鏡也廣泛應用于于可見光和近紅外應用領域。

 常規透鏡尺寸有：Φ12.7mm，Φ25.4mm，Φ50.8mm，并可以根據客戶項目要求生產定制雙凸透鏡。

 深圳納宏光電擁有進口設備專業加工，高精度光學透鏡，同時納宏光電擁有完成的鍍膜產線可以完成雙凸透鏡光學鍍膜加工，歡迎來電垂詢。

 雙凹透鏡參數：

 可選用材料：K9、N-BK7、JGS系列紫外熔融石英

 工作范圍：400 nm-700 nm（其他波段可定制）

 設計波長：546.1nm(n=1.519)

 焦距公差：±2%

 外形公差：+0.0/-0.02mm

 厚度公差：±0.02mm

 曲面光圈：3

 平面平整度（光圈）：1

 曲面局部光圈：0.5

 偏心度：≤3 arcmin

 面    型： λ /4@632.8nm

 表面光潔度：國標三級、美軍標60-40

 通光孔徑：>90%

 安全倒邊：<0.2X45°

      小貼士：凸透鏡和凹透鏡的區別有哪些？

一、結構不同

　　凸透鏡來是由兩面磨成球面的透明鏡體組成；

　　凹面鏡是由一面是凹面而另一面不透明的鏡體組成

凸透鏡是中央較厚，邊緣較薄的透鏡。凹透鏡鏡片中央薄，周邊厚，呈凹形。

二、成像性質不同

　　凸透鏡是折射成像 成的像可以是 正、倒；虛、實；放、縮。起聚光作用

　　凹面鏡是反射成像 能成倒立的縮小或放大的實像，也可以成正立放大的虛像。起散光作用透鏡（包括凸透鏡）是使光線透過，使用光線折后成像的儀器，光線遵守折射定律。面鏡（包括凸面鏡）不是使光線透過，而是反射回去成像的儀器，光線遵守反射定律。

凸透鏡可以成倒立放大、等大、縮小的實像或正立放大的虛像。可把平行光會聚于焦點，也可把焦點發出的光源線折射成平行光。凹面鏡只能成正立放大的虛像，主要用發散zd光線。

三、對光的作用不同　　

　　凸透鏡主要對光線起會聚作用

　　凹透鏡主要對光線起發散作用

四、成像不同　

　　凸透鏡能成正立放大虛像、倒立放大實像、倒立等大實像、倒立縮小實像；

　　凹透鏡只能成正立縮小虛像

五、焦點不同　

　　凸透鏡有實焦點，有2個焦點

　　凹透鏡有虛焦點
